Product · Cartoner
Cartoner
카토너 · JCM 시리즈
제품을 받아 카톤을 세우고, 넣고, 닫아서 내보냅니다. 가장 기본이기에 가장 정확해야 하는 일을, 1988년부터 다듬어 왔습니다.
- 모델
- JCM 4종
- 봉함 방식
- 4가지
- 공정
- 투입 → 배출
- 첫 개발
- 1988
A1 투입
Overview
제품을 넣고, 접고, 닫는 일.
그 정확함이 라인을 결정합니다.
카토너는 2차 포장의 중심에 있습니다. 앞 공정에서 받은 제품을 버킷에 정렬하고, 매거진의 카톤 블랭크를 한 장씩 세워 그 안에 제품을 밀어 넣은 뒤, 플랩을 접어 닫아 다음 공정으로 보냅니다.
진성테크템의 카토너는 파우치·스틱·블리스터·병부터 껌, 초코파이, 주화, 진단키트, 종이 카트리지까지 서로 다른 제품을 다뤄 온 경험 위에서 설계됩니다. 자동 투입 시스템과 케이스 패커를 함께 구성해 라인 전체를 한 번에 맞출 수 있습니다.
Modules
네 개의 모듈, 하나의 흐름.
상단 도면의 A1–A4 표시에 마우스를 올리면 해당 모듈이 강조됩니다. 아래 사진은 가동 영상에서 옮긴 각 모듈의 장면입니다.
A1투입
A2성형
A3삽입·봉함
A4배출
- A1
투입Infeed
버킷 컨베이어가 제품을 일정한 간격으로 받아 정렬된 자세로 이송합니다. 자동 투입 시스템과 직접 연결할 수 있습니다.
- A2
성형Carton forming
매거진의 카톤 블랭크를 한 장씩 흡착해 펼치고, 제품을 받을 수 있는 형태로 세웁니다.
- A3
삽입·봉함Loading & closing
푸셔가 제품을 카톤 안으로 밀어 넣고, 사이드 플랩과 턱인 플랩을 순서대로 접어 닫습니다.
- A4
배출Discharge
봉함된 카톤을 컨베이어·케이스 패커로 내보냅니다. HMI에서 운전 상태와 레시피를 관리합니다.
Process
투입 → 성형 → 삽입 → 봉함 → 배출
카톤 한 개가 완성되는 순서입니다. 단계를 선택하면 해당 동작을 자세히 볼 수 있습니다.
Film
실제로 돌아가는 모습.
카토너 버킷 컨베이어 구간입니다. 전체 영상에서 로봇 피딩부터 카토닝까지 라인 전체를 볼 수 있습니다.
Field footage · 인도네시아 · 2025
사셋 로봇 피딩과 카토너
다관절 로봇이 사셋을 집어 투입하고, 카토너가 성형·삽입·봉함까지 처리하는 라인입니다. 버킷 간격, 푸셔 동작, 배출 간격이 하나의 리듬으로 맞물립니다.
Specification
대표 사양
속도·치수 등 세부 사양은 제품과 카톤 규격에 따라 달라지므로, 조건을 알려주시면 기술 상담에서 정리해 드립니다.
| 모델 | 구분 | 대표 사양 | 보유 자료 | 자료 요청 |
|---|---|---|---|---|
| JCM-3048-W | 카토너 | 제품·카톤 규격별 상담 제공 | 카탈로그사양서사진 | |
| JCM-1143-S | 카토너 | 제품·카톤 규격별 상담 제공 | 카탈로그사양서사진 | |
| JCM-3048-A | 카토너 | 제품·카톤 규격별 상담 제공 | 사진 | 문의 |
| JCM-3048-A.C | 카토너 | 제품·카톤 규격별 상담 제공 | 카탈로그사양서사진 |

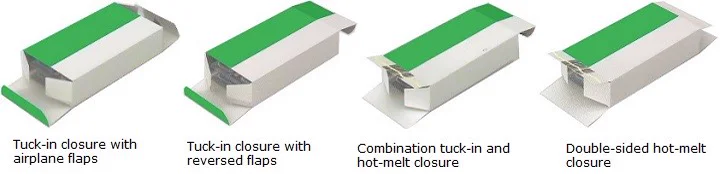

봉함 방식
- 에어플레인 플랩 턱인Tuck-in closure with airplane flaps
- 리버스 플랩 턱인Tuck-in closure with reversed flaps
- 턱인 + 핫멜트 조합Combination tuck-in and hot-melt
- 양면 핫멜트Double-sided hot-melt closure
Applications
카토너로 포장해 온 제품들
- 1988Cartoning Machine 개발 — 첫 카토너
- 1990Rotary Wheel Type Cartoning Machine
- 1991Pouch Cartoning Machine
- 1994Wrap Around Cartoner
- 1996주화 포장용 Cartoning Machine
- 1997제약용 · 제지용 Cartoner
- 1999초코파이 Cartoning Machine
- 2000껌 Cartoner
- 2002케이스 껌 카토닝 머신 중국 수출
- 2004슬리브형 카토닝 머신 태국 수출
- 2010스틱 껌 Cartoning Machine
- 2011브리스터 팩용 자동 종이상자 포장기 (실용신안)
- 2020종이 카트리지용 Cartoning Machine
- 2021스틱 카토너 특허 (JSI)
- 2022보틀 카토너 특허 (JSI)
On site
설치 현장
고객 현장 사진은 촬영·보정 후 교체될 예정입니다.
Reference
관련 납품 사례
Case · 인도네시아 · 2025
PT. Bintang Toedjoe
PT. Bintang Toedjoe
사셋 피딩 및 카토너
사셋 제품의 자동 투입과 카토닝을 하나의 라인으로 구성한 프로젝트입니다. 해외 현장 설치와 시운전, 운전자 교육까지 진행했습니다.
- 산업
- 식품
- 장비 구성
- 사셋 피딩 · 카토너
- 연도
- 2025
Documents & Contact
자료와 문의
카탈로그는 이메일을 남기시면 다운로드 링크를 보내드립니다.
