Cartoner카토너 · JCM Series — 자동 종이상자 포장기

1차 포장된 제품을 자동 투입해 카톤을 성형하고, 제품과 설명서를 삽입한 뒤 봉함·배출합니다. 1988년 첫 카토닝 머신 이후 스낵·제과·라면 스프·커피·제약·비누·주화까지 가장 많은 제품에 적용된 진성테크템의 대표 장비입니다.

견적·기술 문의

JCM-3048-WJCM-1143-SJCM-3048-AJCM-3048-A.C

Capability · 핵심 역량

제품이 바뀌어도,
카톤은 같은 품질로 접힙니다.

카토너는 포장 라인에서 가장 많은 변수를 다루는 장비입니다. 제품 형태, 카톤 규격, 설명서 유무, 전후 공정 속도 — 네 가지 역량으로 그 변수를 흡수합니다.

Precise

Servo-controlled forming정확한 성형·삽입

카톤 매거진에서 전개도를 한 장씩 꺼내 성형하고, 제품을 정위치에 삽입합니다. 흡착 전환 이송 집적장치 등 자체 특허 기구를 적용합니다.

Adaptive

Size change-over규격 변경 대응

제품·카톤 규격 변경에 대응하도록 설계합니다. 블리스터 팩 공급 차단장치, 설명서 자동공급장치 등 제품별 옵션을 구성합니다.

Seamless

Line connection전후 공정 연결

자동 투입 시스템, 컨베이어, 케이스 패커와 한 라인으로 연결됩니다. 로봇 피딩과 결합한 사셋 카토닝 라인을 인도네시아에 설치했습니다.

Tireless

HMI & after-service지속 가동

터치스크린 HMI에서 운전·알람·레시피를 관리하고, 원격 진단과 예비 부품 제안으로 가동 중단을 줄입니다.

360° view · 장비 둘러보기

카토너를 한 바퀴 돌려 봅니다.

정면에서 배출 측, 후면, 투입 측까지 — 스크롤하거나 드래그해서 장비를 돌려 보세요. 어느 방향에서 봐도 같은 마감으로 만듭니다. (설명용 임시 3D 모델)

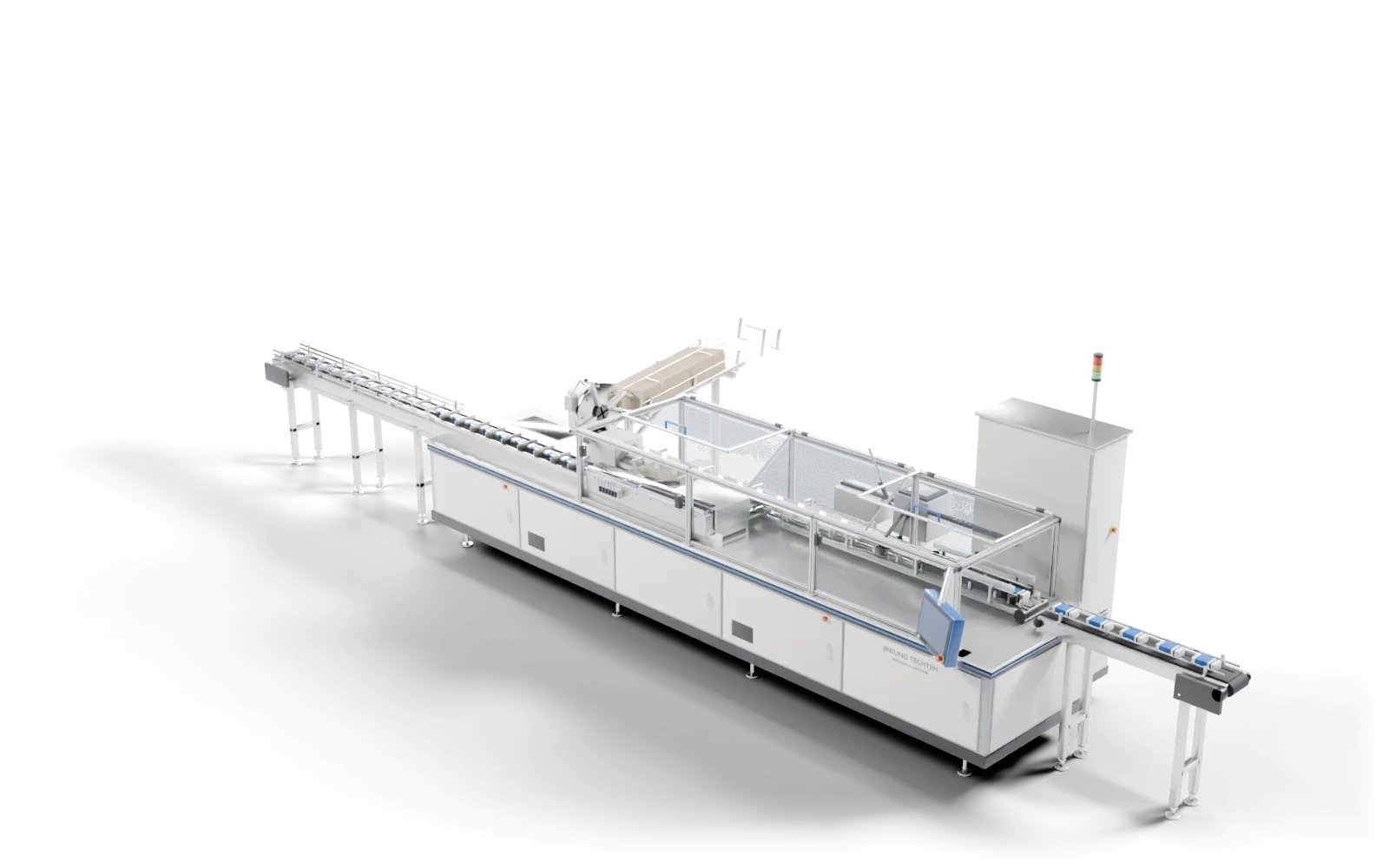

스크롤하거나 드래그해서 회전정면 3/445°

Modules · 모듈 구성

열한 개 모듈이 한 대의 카토너를 이룹니다.

분해도는 카토너의 구조를 모듈 단위로 보여줍니다. 인피드·매거진·피더·삽입·봉함·배출이 각각 독립 모듈이어서 제품에 맞게 조합하고, 규격 변경과 유지보수도 모듈 단위로 이루어집니다.

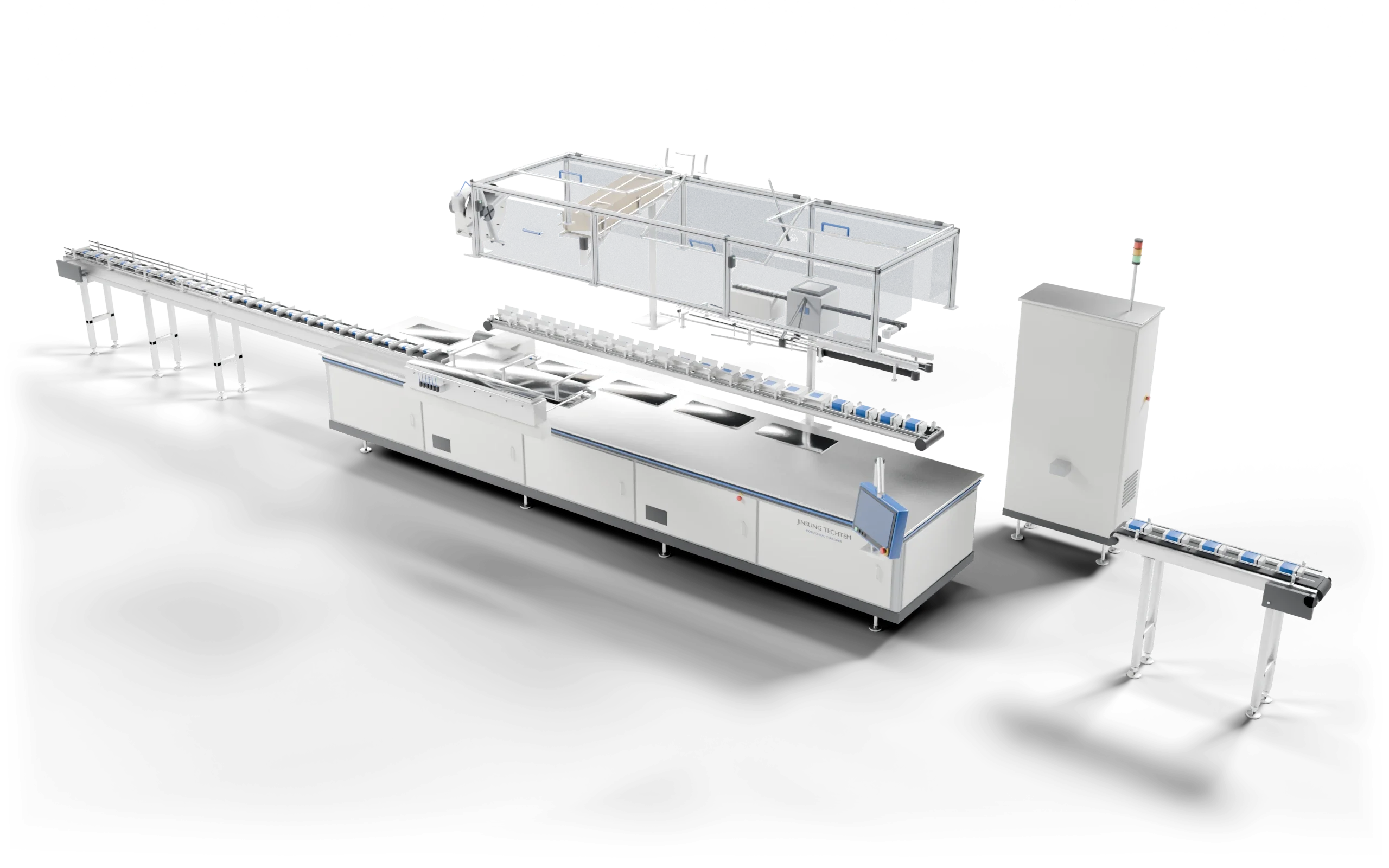

카토너 분해도 — 인피드, 카톤 매거진, 로터리 피더, 삽입부, 봉함부, 안전 가드, 배출 컨베이어, HMI, 전장 캐비닛

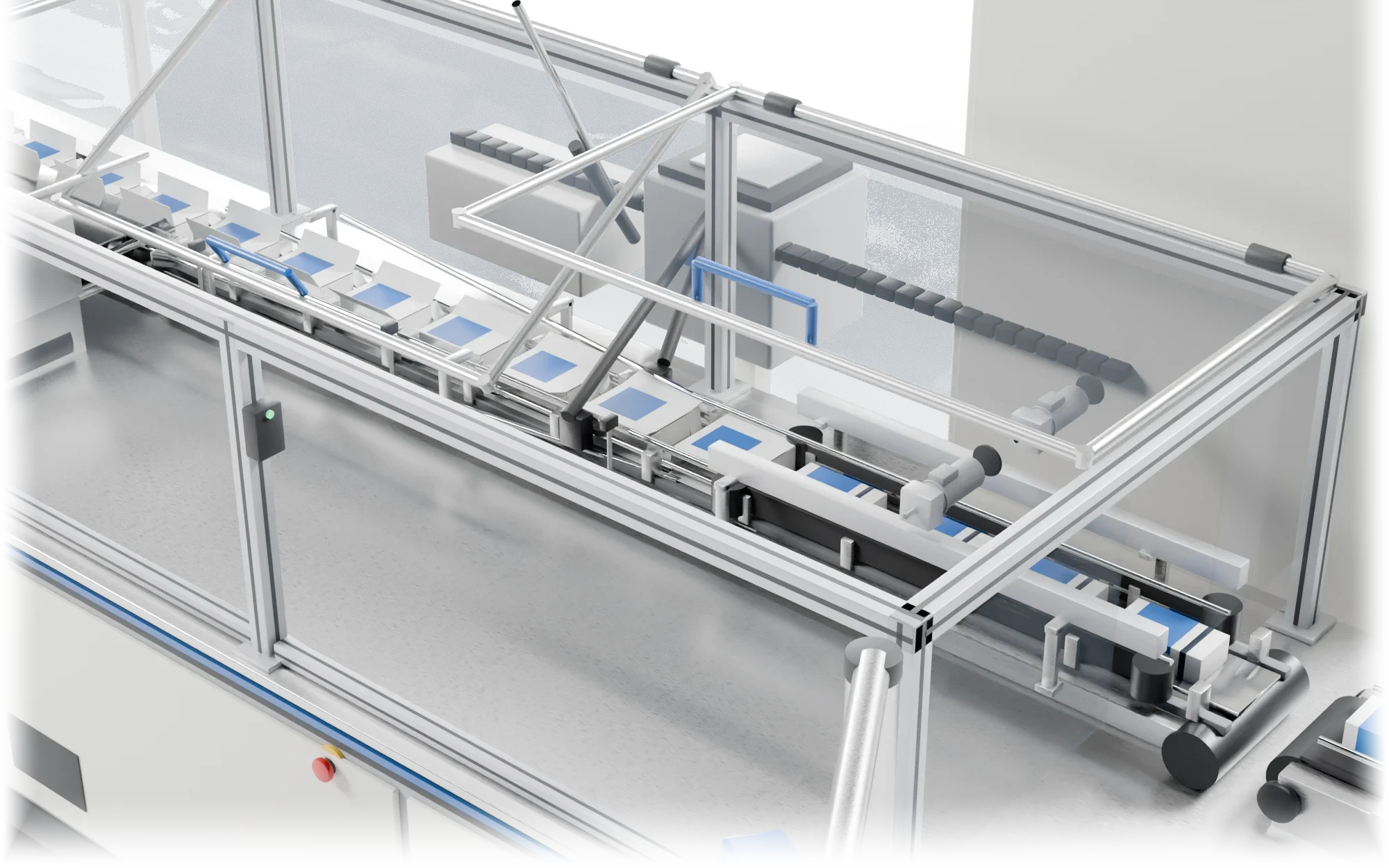

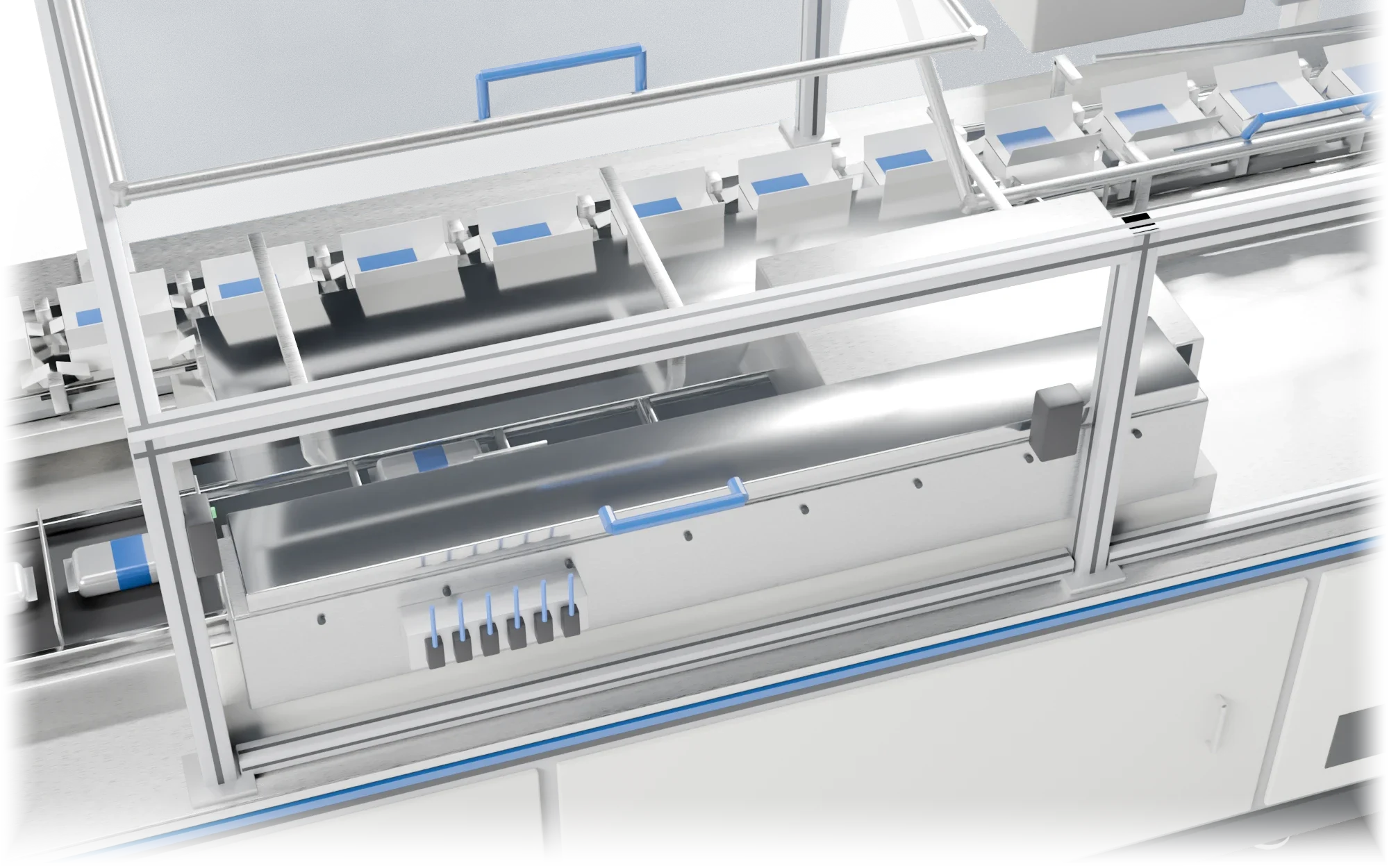

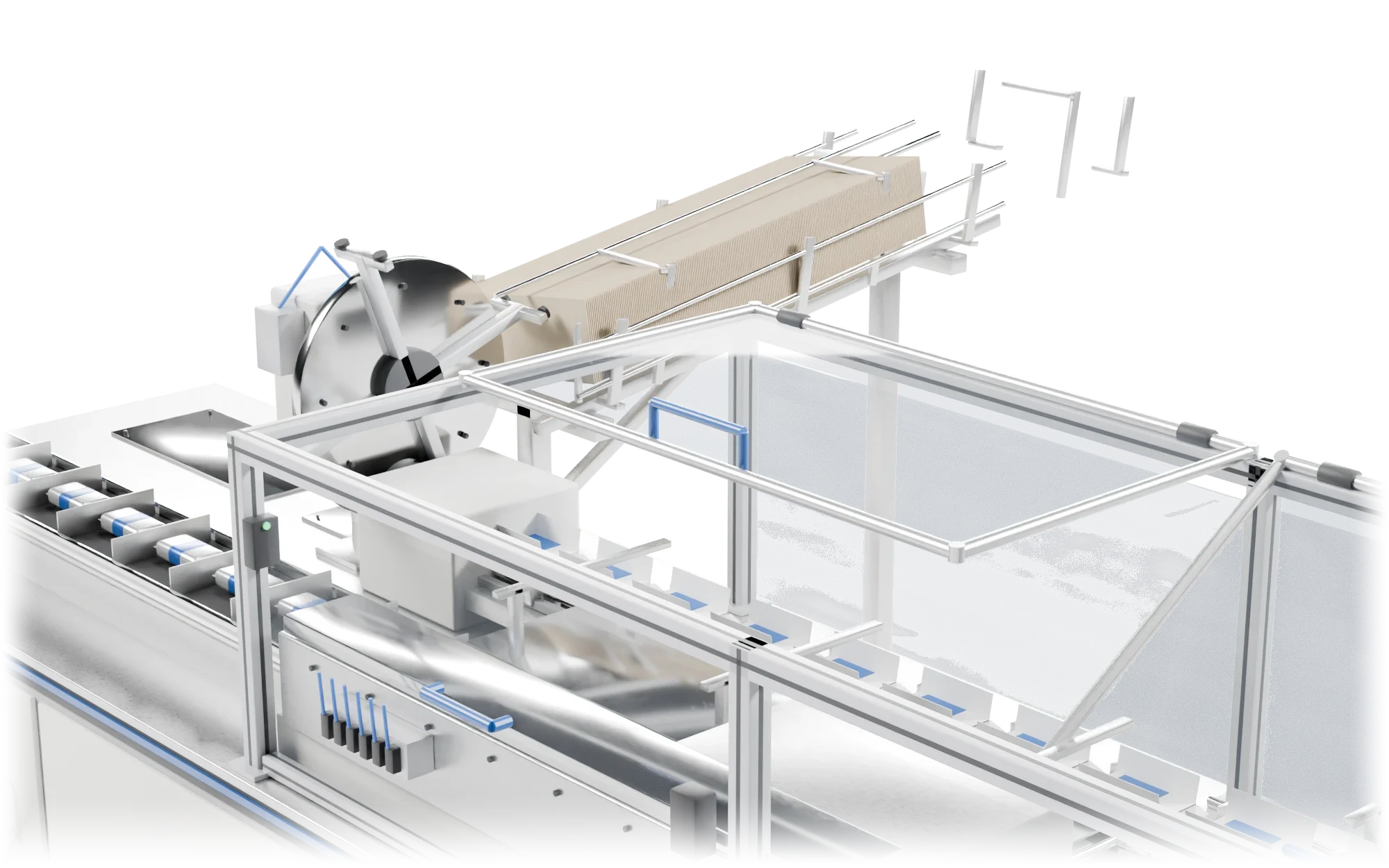

제품 인피드 · 버킷 컨베이어로터리 카톤 피더 · 성형부카톤 매거진안전 가드 · 폴리카보네이트 커버제품 삽입부 · 푸셔플랩 접기 · 접착 · 압착부HMI 조작 패널전장 캐비닛 · 시그널 타워완성 카톤 배출 컨베이어

3D 모델은 홈페이지 설명용 임시 모델링입니다. 실제 장비 구성·치수는 고객 제품과 라인 조건에 따라 설계되며, CAD 기반 정식 3D는 2차 과업에서 적용됩니다.

Process · 공정 흐름

투입 → 성형 → 삽입 → 봉함 → 배출

카톤 한 장이 제품을 담은 상자가 되기까지의 다섯 단계입니다. 각 단계는 독립 모듈로 설계되어 제품에 맞게 조합합니다.

Step 1

투입Infeed

자동 투입 시스템이 제품을 정렬해 버킷 컨베이어에 공급합니다.

Step 2

성형Forming

매거진에서 카톤 전개도를 한 장씩 꺼내 사각으로 성형합니다.

Step 3

삽입Insert

제품과 설명서를 열린 카톤에 밀어 넣습니다. 설명서 자동공급장치 옵션.

Step 4

봉함Closing

플랩을 접어 봉함합니다. 턱인 방식과 핫멜트 접착 방식에 대응합니다.

Step 5

배출Discharge

완성된 카톤을 배출 컨베이어로 보내 케이스 패커로 연결합니다.

Infeed → Forming → Insert → Closing → DischargeNext · Case packer · Palletizer

Specification · 대표 사양

모델 라인업

대표 사양만 공개합니다. 속도(CPM)·상세 치수는 포장할 제품과 카톤 규격에 따라 달라지므로 문의 시 사양서로 안내합니다.

Model	구분	보유 자료	대표 사양
JCM-3048-W	카토너	카탈로그 · 사양서 · 사진	문의 시 안내
JCM-1143-S	카토너 · 고속형	카탈로그 · 사양서 · 사진	문의 시 안내
JCM-3048-A	카토너	사진	문의 시 안내
JCM-3048-A.C	카토너	카탈로그 · 사양서 · 사진	문의 시 안내
