M-01 CARTON MAGAZINE카톤 매거진M-02 ROTARY FEEDER로터리 카톤 피더M-03 BUCKET INFEED제품 인피드M-04 LOADING제품 삽입부M-05 CLOSING · GLUING플랩 접기 / 접착 / 압착부M-06 OUTFEED완성 카톤 배출 컨베이어
L · 버킷 인피드 길이 선택형
펼치고, 담고, 닫는다.한 흐름으로.
카톤 성형부터 제품 삽입, 봉함, 배출까지 —
1988년 첫 카토닝 머신 이후 40년 가까이 다듬어 온 진성테크템의 기본기입니다.
카톤 한 장이완성되기까지의 정확함.
제품 형태와 카톤 규격, 봉함 방식에 맞춰 구성합니다. 앞단의 자동 투입 시스템과 뒷단의 케이스 패커까지 한 회사가 설계하기 때문에, 라인 전체의 리듬이 맞습니다.
카톤 규격과 제품 형태에 맞춰 매거진, 성형부, 삽입부를 설계합니다. 규격 변경에 대응하는 조정 구조를 상담 단계에서 함께 정합니다.
규격 정보는 문의 시 함께 검토
턱인(에어플레인·리버스 플랩), 턱인+핫멜트 조합, 양면 핫멜트 등 제품과 유통 조건에 맞는 봉함 방식을 고릅니다.
4 CLOSURE TYPES
버킷 컨베이어, 로봇 피딩, 사셋·스틱 피딩과 바로 연결됩니다. 앞뒤 공정을 같은 팀이 설계해 연결부의 손실을 줄입니다.
Feeding → Cartoning → Case Packing
제약 카토닝에 필요한 설명서 자동 공급, 블리스터 팩 공급 차단 등 세부 기능을 특허·실용신안으로 보유하고 있습니다.
특허 10-1370652 · 실용신안 20-0457133/4한 바퀴 돌려 보면
구조가 보입니다.
스크롤을 내리면 장비가 한 바퀴 회전합니다. 운전자 측 HMI, 배출부, 뒤편의 전장 캐비닛, 인피드 끝단까지 — 설치 공간을 그려 보는 데 필요한 모든 면입니다.
카탈로그 기반 임시 3D 모델 · 실제 장비와 세부 형상이 다를 수 있습니다.
Infeed → Erect → Insert → Close → Out
다섯 단계, 하나의 리듬.
스크롤에 따라 카톤 한 장이 완성되는 과정을 따라가 보세요.

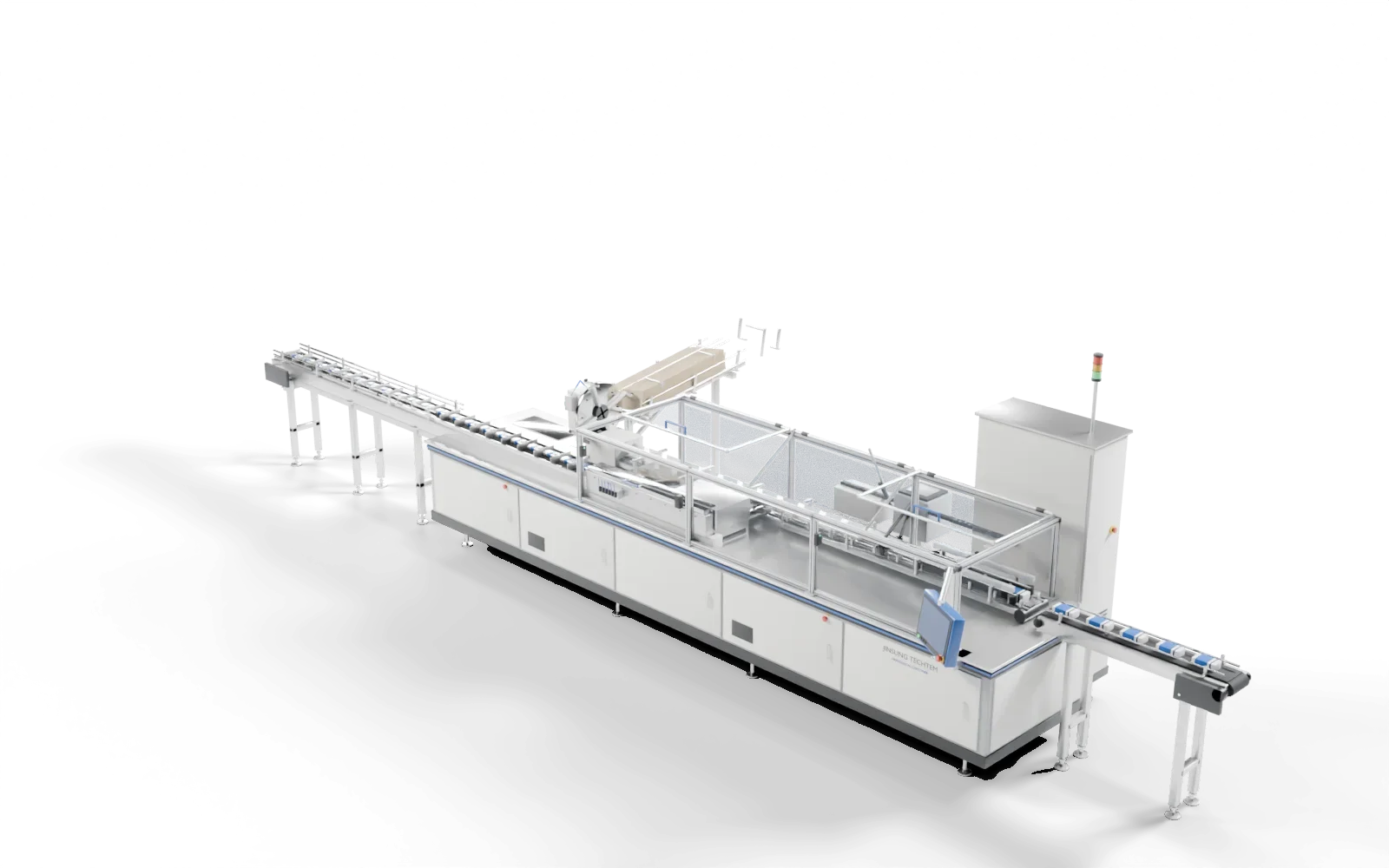

0102030405060708091011드래그해 회전 · 스크롤로 확대 · 임시 3D 모델
- 01본체 프레임 / 캐비닛Base frame & cabinet
- 02제품 인피드Product infeed (bucket conveyor)
- 03카톤 매거진Carton blank magazine
- 04로터리 카톤 피더Rotary carton feeder / erector
- 05카톤 러그 체인 컨베이어Carton lug chain conveyor
- 06제품 삽입부Product loading station (pushers)
- 07플랩 접기 / 접착 / 압착부Flap folding, gluing & compression
- 08안전 가드Safety guards (hinged polycarbonate lids)
- 09완성 카톤 배출 컨베이어Closed-carton outfeed
- 10HMI 조작 패널HMI operator panel
- 11전장 캐비닛 / 시그널 타워Electrical cabinet & signal tower
3D는 카탈로그 기반 임시 모델입니다. 실제 장비는 고객사 CAD 수령 후 교체됩니다.
투입 INFEED
제품을 버킷에 하나씩 정렬해 일정한 간격으로 공급합니다.
성형 ERECT
매거진에서 카톤 블랭크를 꺼내 상자 형태로 펼칩니다.
삽입 INSERT
버킷과 카톤이 같은 속도로 나란히 움직이며 제품을 밀어 넣습니다.
봉함 CLOSE
플랩을 접어 턱인 또는 핫멜트로 닫습니다.
배출 OUT
완성된 카톤을 배출해 케이스 패킹 공정으로 이어 보냅니다.
실제로 돌아가는 모습.
인도네시아 현장의 사셋 피딩·카토너 라인입니다. 전체 영상은 소리와 함께 재생됩니다.
HMI · AUTO MODESTILL대표 사양
카토너는 제품과 카톤에 맞춰 설계되는 장비입니다. 아래는 공통 구성이며, 모델별 상세 사양과 처리 능력은 제품 정보를 받은 뒤 제안드립니다.
카탈로그 · 사양서 보유
카탈로그 · 사양서 보유
사진 자료 보유
카탈로그 · 사양서 보유
| TYPE | 수평형 연속 카토너 (Horizontal Cartoner) |
|---|---|
| INFEED | 버킷 컨베이어 · 로봇/사셋/스틱 피딩 연동 |
| CARTON FEED | 카톤 매거진 자동 공급 · 연속 성형 |
| CLOSING | 턱인 (에어플레인 / 리버스 플랩) · 턱인+핫멜트 · 양면 핫멜트 |
| OPTIONS | 설명서 자동 공급 · 블리스터 공급 차단 (제품별 선택) |
| CONTROL | 터치 HMI · 자동 운전 · 후속 공정 연동 |
| CARTON SIZE | 제품 사양 검토 후 설계 |
| OUTPUT | 상담 후 제안 (세부 속도 비공개) |
CLOSURE TYPES · 카탈로그 발췌
이런 제품을 담아 왔습니다.
연혁에 기록된 카토너 개발 이력 기준입니다. 비슷한 제품이라면 먼저 상담해 보세요.
현장에서, 그리고 기록으로.
관련 납품 사례와 카토너 개발 이정표입니다.
인도네시아 현장에 로봇 사셋 피딩과 카토너를 하나의 라인으로 설치했습니다. 사례 자세히 보기 →
- 1988Cartoning Machine 첫 개발
- 1990Rotary Wheel Type Cartoning Machine
- 1991Pouch Cartoning Machine
- 1994Wrap Around Cartoner
- 1997제약용 · 제지용 Cartoner & Auto Feeding
- 2002케이스 껌 Cartoning Machine 중국 수출
- 2004Sleeve Type Cartoning Machine 태국 수출
- 2011실용신안 — 브리스터 팩용 자동 종이상자 포장기
- 2014특허 — 개별포장시스템 설명서 자동공급장치
- 2020종이 카트리지용 Cartoning Machine
- 2021진단키트 포장 시스템 중국 수출 · JSI 스틱 카토너 특허
- 2022JSI 보틀 카토너 특허
자료 받기와 담당자 연결.
카탈로그는 이메일 입력 후 다운로드됩니다. 사양 상세와 견적은 담당자가 직접 안내합니다.
JCM Series · PDF · 국문
